La batteria di un UPS può essere installata all’interno del gruppo di continuità, in uno o più moduli esterni oppure in un armadio batteria separato. La configurazione dipende dalla progettazione dell’UPS, dalla tensione del banco e dall’autonomia richiesta. Aggiungere batterie può aumentare il tempo di funzionamento durante un blackout, ma non aumenta automaticamente la potenza che l’UPS può sostenere.
Quando si cerca “UPS batteria” si possono incontrare sistemi molto diversi tra loro. Un piccolo gruppo di continuità può contenere uno o più accumulatori direttamente nel proprio cabinet, mentre un UPS professionale può essere collegato a moduli batteria esterni, armadi dedicati o banchi composti da numerosi monoblocchi.
La differenza non riguarda soltanto le dimensioni. La posizione e la configurazione delle batterie influenzano autonomia, manutenzione, possibilità di espansione, spazio necessario e gestione dell’impianto.
In questo articolo ci concentriamo proprio su questo aspetto: come può essere configurata la batteria rispetto all’UPS e cosa cambia tra una soluzione interna, un modulo esterno e un vero banco batterie.
Per una spiegazione generale del funzionamento del gruppo di continuità, delle sue componenti e delle diverse tipologie è invece disponibile la nostra guida dedicata a cos’è un UPS e come funziona.
Dove si trova la batteria di un UPS?
La batteria dell’UPS può essere interna o esterna. Nei sistemi più compatti gli accumulatori vengono normalmente inseriti nel cabinet del gruppo di continuità. Nei sistemi progettati per autonomie maggiori possono invece essere utilizzati moduli esterni collegati all’UPS oppure armadi batterie separati.

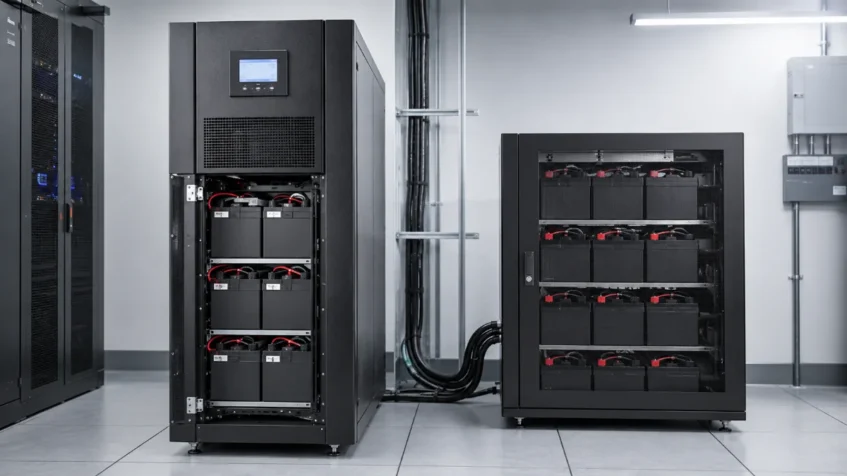

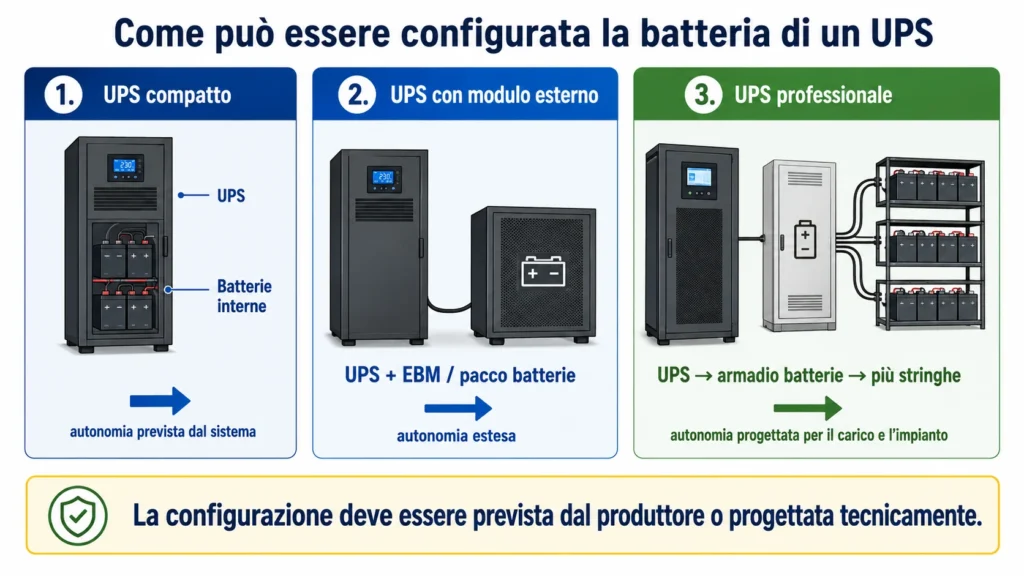

Le configurazioni più comuni sono:
UPS con batterie esclusivamente interne;
UPS con batterie interne più uno o più moduli esterni;
UPS con batterie installate in un cabinet separato;
UPS collegato a un banco batterie composto da una o più stringhe.
La soluzione corretta non può essere scelta considerando soltanto il numero di batterie. L’UPS è progettato per lavorare con una determinata tensione continua e con precise caratteristiche del sistema batteria.
Questo significa anche che non è corretto collegare semplicemente batterie aggiuntive a un gruppo di continuità nella speranza di ottenere maggiore autonomia.
UPS con batteria interna: la configurazione più compatta
Un UPS con batteria interna integra gli accumulatori direttamente nel proprio involucro. È una configurazione frequente nei gruppi di continuità di piccola e media potenza e nei sistemi nei quali è sufficiente un’autonomia relativamente contenuta.
I vantaggi principali sono la compattezza, il minor numero di collegamenti esterni e una gestione più semplice dell’installazione.
In pratica, UPS ed accumulatori formano un unico sistema.
Questa soluzione può essere adatta quando servono alcuni minuti di autonomia per:
superare microinterruzioni e blackout brevi;
consentire lo spegnimento controllato delle apparecchiature;
mantenere operativo un carico nell’attesa dell’avvio di un generatore;
evitare interruzioni durante disturbi temporanei della rete.
La batteria interna non deve però essere considerata un elemento secondario. Con il passare degli anni può perdere capacità e far diminuire progressivamente l’autonomia disponibile.
Quando il problema non è la configurazione ma il deterioramento degli accumulatori, è utile approfondire quando conviene effettuare la sostituzione delle batterie UPS e quando invece può essere più razionale valutare l’intero gruppo di continuità.
Batteria esterna UPS: perché viene aggiunta
Una batteria esterna per UPS viene utilizzata principalmente quando è necessario aumentare l’energia disponibile durante il funzionamento in batteria.
Alcuni UPS sono progettati fin dall’origine per poter essere collegati a uno o più External Battery Pack, spesso indicati anche con sigle come EBM o XLBP a seconda del produttore.
La documentazione tecnica Schneider Electric, ad esempio, descrive modelli in grado di riconoscere pacchi batterie esterni dedicati, utilizzati proprio per estendere il runtime del sistema.
Il concetto importante è questo:
il pacco batteria esterno deve essere previsto e supportato dall’UPS.
Non basta che la tensione riportata sull’etichetta sembri compatibile. Bisogna verificare le indicazioni del produttore, il sistema di ricarica, il cablaggio, le protezioni e gli eventuali limiti sul numero di moduli collegabili.

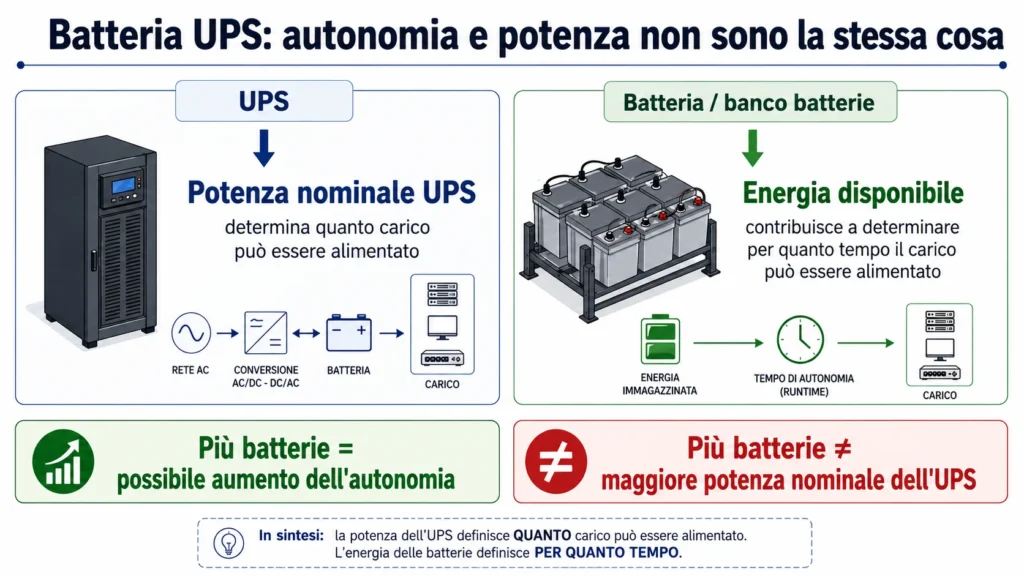

Aggiungere batterie aumenta l’autonomia, non la potenza dell’UPS
Uno degli errori più comuni consiste nel pensare che aggiungendo batterie un UPS possa sostenere anche un carico maggiore.
Non è così.
Le batterie aggiuntive possono aumentare l’autonomia, ma non aumentano automaticamente la potenza nominale dell’UPS.
Eaton chiarisce questo principio nella propria guida tecnica: aggiungere batterie permette di aumentare il runtime disponibile per il carico, ma non incrementa la capacità di potenza del gruppo di continuità.
Se un UPS è progettato per sostenere una determinata potenza, collegare un armadio batterie più grande non trasforma il dispositivo in un UPS di potenza superiore.
Questo distingue due valutazioni che devono sempre rimanere separate:
dimensionamento della potenza: stabilisce quale carico può sostenere l’UPS;
dimensionamento della batteria: stabilisce per quanto tempo quel carico può essere sostenuto.
Se il gruppo di continuità si spegne rapidamente o non riesce a sostenere le apparecchiature collegate, prima di aumentare il numero di batterie è quindi necessario capire se il problema riguarda autonomia, batterie deteriorate oppure il carico stesso. In questi casi può essere utile il nostro approfondimento su cosa verificare quando l’UPS non regge il carico.
Pacco batterie e banco batterie UPS non sono esattamente la stessa cosa
Nel linguaggio comune si parla spesso semplicemente di “batteria UPS”, ma in un impianto professionale è utile distinguere diversi elementi.
Un pacco batterie esterno è normalmente un modulo predisposto dal produttore per essere collegato a uno specifico UPS o a una determinata famiglia di prodotti.
Un armadio batterie è invece un cabinet separato che ospita gli accumulatori, i collegamenti e, secondo la configurazione, sezionamenti e altre protezioni.
Il banco batterie è il sistema elettrico formato dall’insieme degli accumulatori collegati all’UPS. Può trovarsi all’interno di un armadio oppure essere installato su strutture e rack progettati per questo utilizzo.
La distinzione diventa particolarmente importante negli impianti di maggiore potenza, dove possono essere presenti numerose batterie organizzate in stringhe.
Batteria interna, modulo esterno e banco batterie: differenze
Configurazione
Dove sono le batterie
Utilizzo tipico
Possibilità di aumentare l’autonomia
Aspetti da verificare
Batteria interna UPS
Nel cabinet dell’UPS
Piccoli e medi sistemi
Limitata alla configurazione prevista
Modello, capacità, tensione, sostituibilità
UPS + modulo batteria esterno
UPS e modulo separato
Autonomia estesa
Sì, se previsto dal produttore
Compatibilità, numero massimo moduli, collegamenti
La configurazione migliore non è necessariamente quella con più batterie. Deve essere coerente con l’UPS, con l’autonomia richiesta e con le condizioni reali dell’impianto.
Come sono collegate le batterie dentro un banco UPS?
Quando un UPS utilizza più monoblocchi, le batterie possono essere organizzate in serie, parallelo oppure in configurazioni serie-parallelo.
Non approfondiamo qui il funzionamento elettrico di questi collegamenti perché è già trattato nelle nostre guide dedicate e svilupparlo nuovamente rischierebbe di sovrapporre gli intenti dei diversi contenuti.
Il principio essenziale è però utile per capire la struttura del sistema:
il collegamento in serie permette di raggiungere la tensione richiesta dall’UPS;
il collegamento in parallelo può aumentare la capacità disponibile mantenendo la stessa tensione della stringa;
nei sistemi più grandi possono essere utilizzate più stringhe opportunamente progettate.
Come capire quale batteria utilizza il proprio UPS
Per capire quale configurazione utilizza un UPS bisogna partire dalla documentazione del dispositivo e dall’installazione esistente.
La prima verifica riguarda la presenza fisica delle batterie. Un piccolo UPS può avere un vano interno accessibile, mentre un sistema professionale può essere collegato tramite cavi dedicati a uno o più cabinet esterni.
Successivamente bisogna verificare:
modello preciso dell’UPS;
tensione nominale del banco batterie;
numero di batterie installate;
capacità nominale dei monoblocchi;
tecnologia utilizzata;
presenza di moduli esterni;
configurazione delle stringhe;
eventuali indicazioni del produttore sui moduli compatibili.
Su sistemi professionali questi controlli diventano ancora più importanti perché la tensione continua del banco può raggiungere valori elevati.
La sigla riportata sulla singola batteria non è sufficiente per ricostruire il progetto dell’intero sistema.
Posso mettere una batteria più grande nel mio UPS?
Non è corretto decidere la sostituzione semplicemente scegliendo una batteria con più Ah.
Una batteria fisicamente compatibile può non essere elettricamente o funzionalmente adatta all’UPS. Inoltre una capacità superiore modifica anche i tempi e le condizioni di ricarica.
Prima di modificare la capacità bisogna verificare almeno:
tensione richiesta;
tecnologia compatibile;
capacità supportata;
corrente e caratteristiche del caricabatterie;
dimensioni e ventilazione;
cablaggi;
protezioni;
indicazioni del costruttore dell’UPS.
Nei sistemi con batterie esterne va valutato anche se il caricabatterie è dimensionato per ricaricare correttamente la capacità complessiva installata.
Un banco molto grande può offrire maggiore energia disponibile, ma richiedere anche tempi di ricarica più lunghi dopo una scarica.
Come cambia la ricarica con più batterie
Quando aumenta la capacità complessiva del banco, aumenta anche l’energia che deve essere reintegrata dopo un blackout.
Per questo autonomia e capacità di ricarica devono essere considerate insieme.
Il problema emerge soprattutto quando si vogliono realizzare autonomie molto lunghe: non basta verificare quanti minuti potrebbe teoricamente sostenere il banco, bisogna considerare anche quanto tempo servirà all’UPS per riportare le batterie a uno stato di carica adeguato.
Se durante questo intervallo si verifica una nuova interruzione elettrica, l’autonomia disponibile potrebbe essere inferiore a quella nominale.
Per applicazioni critiche la progettazione deve quindi considerare l’intero ciclo:
rete presente → batterie cariche → blackout → scarica → ritorno rete → ricarica → disponibilità per un nuovo evento.
Dove installare un banco batterie esterno
Quando le batterie escono dal cabinet dell’UPS, l’ambiente assume un’importanza ancora maggiore.
Un armadio o un banco batterie deve essere installato tenendo conto di temperatura, ventilazione, accessibilità, distanze, cablaggi, protezioni e manutenzione.
Il calore è particolarmente importante perché accelera il degrado delle batterie. Nel nostro approfondimento sulla temperatura delle batterie UPS spieghiamo perché le condizioni ambientali possono incidere significativamente sulla durata e sull’autonomia reale.
Quando le dimensioni dell’impianto aumentano può inoltre essere necessario valutare un ambiente tecnico specifico. La guida dedicata al locale batterie UPS approfondisce aspetti come ventilazione, accessibilità, armadi, protezioni e gestione degli spazi.
Batteria UPS e autonomia: perché il dato in Ah non basta
Guardare soltanto gli Ah della batteria è un metodo troppo semplice per stimare l’autonomia di un UPS.
Il tempo reale dipende contemporaneamente da:
energia effettivamente disponibile;
potenza assorbita dal carico;
rendimento dell’UPS;
età e stato delle batterie;
temperatura;
velocità di scarica;
soglie di protezione del sistema;
configurazione del banco.
Questo spiega perché due UPS che utilizzano batterie apparentemente simili possono offrire autonomie molto differenti.
Eaton sottolinea inoltre che riducendo il carico il runtime può aumentare in modo significativo e che l’estensione del banco batteria deve essere considerata separatamente dalla capacità di potenza dell’UPS.
L’autonomia non è quindi una caratteristica della sola batteria, ma il risultato dell’interazione tra batteria, UPS e carico.
Quando ha senso utilizzare batterie esterne
Le batterie esterne diventano interessanti quando l’autonomia fornita dalla configurazione standard non è sufficiente per l’obiettivo operativo.
Può accadere, ad esempio, quando bisogna avere tempo sufficiente per completare uno shutdown ordinato oppure mantenere attive apparecchiature critiche nell’attesa di un’altra sorgente di alimentazione.
Prima di aumentare il banco è però opportuno chiedersi:
qual è il carico reale collegato?
quanti minuti di autonomia sono realmente necessari?
l’UPS supporta moduli esterni?
qual è la capacità massima prevista?
il caricabatterie è adeguato?
dove saranno installate le batterie?
quanto tempo impiegheranno a ricaricarsi?
come verranno controllate e manutenute?
Questo approccio evita di trasformare una richiesta di maggiore autonomia in un banco sovradimensionato, difficile da gestire o non compatibile con il sistema esistente.
Quando non basta aggiungere batterie
Ci sono situazioni nelle quali aggiungere batterie non risolve il problema.
Se il carico è superiore alla capacità dell’UPS, serve rivedere il dimensionamento del gruppo di continuità. Se le batterie esistenti sono deteriorate, può servire una sostituzione. Se l’ambiente è troppo caldo, aggiungere altri accumulatori significa installare più batterie nelle stesse condizioni sfavorevoli.
Anche un UPS molto datato deve essere valutato nel suo complesso prima di investire in un nuovo banco.
La domanda corretta, quindi, non è semplicemente “quante batterie posso aggiungere?”, ma:
“Quale configurazione consente a questo UPS di garantire l’autonomia richiesta in modo affidabile e compatibile con l’impianto?”
UPS batteria: controlli prima di modificare la configurazione
Prima di aggiungere, sostituire o modificare un banco batterie è utile verificare l’intero sistema.
Area da controllare
Cosa verificare
Perché è importante
UPS
Modello, potenza e configurazione prevista
Stabilisce quali batterie e moduli sono compatibili
Tensione batteria
Tensione DC richiesta dall’UPS
Una tensione errata può compromettere il sistema
Capacità
Ah e configurazione complessiva
Influisce su autonomia e ricarica
Carico
Potenza realmente assorbita
Determina gran parte del runtime
Caricabatterie
Capacità di ricarica
Deve essere coerente con il banco installato
Ambiente
Temperatura e ventilazione
Incide sulla durata delle batterie
Cablaggio
Sezione, serraggi e protezioni
Determina sicurezza e affidabilità
Stato batterie
Età, tensioni e prestazioni
Evita di ampliare un banco già degradato
Autonomia richiesta
Minuti realmente necessari
Evita dimensionamenti arbitrari
Manutenzione
Accessibilità e possibilità di controllo
Un banco più grande richiede gestione adeguata
La verifica deve partire dal sistema esistente. Batterie, UPS e carico non sono elementi indipendenti e devono essere dimensionati come un unico sistema di continuità.
Batteria interna o esterna: quale soluzione scegliere?
Non esiste una configurazione migliore in assoluto.
Una batteria interna offre compattezza e semplicità quando l’autonomia richiesta è limitata. I moduli esterni permettono di estendere il runtime quando l’UPS è predisposto. Un armadio o un banco batterie separato diventa invece più adatto quando le capacità e le potenze aumentano.
La scelta dipende soprattutto da:
autonomia richiesta;
potenza del carico;
UPS utilizzato;
spazio disponibile;
possibilità di espansione;
condizioni ambientali;
manutenzione prevista;
criticità delle apparecchiature protette.
Nei sistemi professionali la configurazione delle batterie deve essere considerata già durante il dimensionamento, non aggiunta successivamente senza una verifica.
Conclusione
Quando si parla di UPS batteria, bisogna distinguere tra accumulatore interno, modulo esterno e banco batterie.
La batteria interna rende il sistema compatto. Un pacco esterno può aumentare l’autonomia quando il gruppo di continuità è predisposto. Nei sistemi di maggiore potenza, armadi e banchi batterie consentono configurazioni più articolate, ma richiedono progettazione, protezioni e manutenzione adeguate.
Il concetto più importante è semplice: aumentare il numero delle batterie può aumentare l’autonomia, ma non aumenta la potenza nominale dell’UPS e non può essere fatto senza verificarne la compatibilità.
Quando occorre intervenire su un sistema esistente, la valutazione deve quindi comprendere UPS, carico, batterie, autonomia richiesta, ambiente e capacità di ricarica.
FAQ su UPS e batteria
Dove si trova la batteria di un UPS?
La batteria può essere installata direttamente all’interno dell’UPS oppure in moduli, cabinet o banchi esterni. La configurazione dipende dal modello del gruppo di continuità, dalla potenza e dall’autonomia richiesta.
Posso collegare una batteria esterna a qualsiasi UPS?
No. Non tutti gli UPS supportano batterie esterne. Il gruppo di continuità deve essere predisposto per questa configurazione e bisogna rispettare tensione, capacità, collegamenti e indicazioni del produttore.
Aggiungendo batterie aumenta la potenza dell’UPS?
No. Aggiungere batterie può aumentare l’autonomia, ma non aumenta la potenza nominale del gruppo di continuità. Se il carico supera la capacità dell’UPS, bisogna valutare un UPS adeguatamente dimensionato.
Che differenza c’è tra batteria UPS interna e batteria esterna?
La batteria interna è contenuta nel cabinet dell’UPS. Una batteria esterna è installata in un modulo o armadio separato collegato al gruppo di continuità. La soluzione esterna viene generalmente utilizzata quando serve maggiore autonomia o quando la progettazione dell’impianto richiede un banco separato.
Posso installare una batteria con più Ah nel mio UPS?
Non automaticamente. Una maggiore capacità può modificare autonomia e tempi di ricarica e deve essere compatibile con UPS e caricabatterie. Prima della sostituzione è necessario verificare le specifiche tecniche del sistema.
Che cos’è un banco batterie UPS?
Un banco batterie UPS è l’insieme degli accumulatori collegati al gruppo di continuità. Può comprendere una sola stringa oppure più stringhe e può essere installato in un cabinet, un rack o un locale tecnico dedicato.
Più batterie significano sempre più autonomia?
In una configurazione progettata per aumentare la capacità disponibile, più batterie possono aumentare l’autonomia. Il risultato reale dipende però da collegamento, tensione, capacità, carico, rendimento dell’UPS, stato delle batterie e condizioni ambientali.
Come faccio a sapere quale batteria è compatibile con il mio UPS?
Bisogna identificare il modello esatto dell’UPS e verificare tensione del banco, capacità prevista, tecnologia, numero di batterie, eventuali moduli esterni compatibili e indicazioni del produttore. Nei sistemi professionali è opportuno verificare anche configurazione delle stringhe, caricabatterie, cablaggi e protezioni.
