Il test batterie UPS sotto scarica verifica la capacità reale del banco batterie sottoponendolo a un carico controllato e osservandone il comportamento nel tempo. Può evidenziare perdita di capacità, monoblocchi deboli, squilibri e autonomie inferiori alle attese che non sempre emergono attraverso tensione a riposo, display dell’UPS o semplici self-test.

Il test di scarica delle batterie UPS serve a verificare quanta energia il sistema di accumulo è realmente in grado di fornire quando viene richiesto di sostenere un carico. È una verifica molto diversa dal semplice controllo della tensione delle batterie o dalla lettura dell’autonomia stimata sul display del gruppo di continuità.

Una batteria può infatti presentare una tensione apparentemente corretta mentre è in mantenimento e mostrare invece una forte perdita di capacità quando viene sottoposta a carico. Per questo, quando l’autonomia è un requisito importante, conoscere soltanto tensione, età o stato indicato dall’UPS può non essere sufficiente.

Il test di scarica permette di osservare come si comporta realmente il banco batterie durante l’erogazione di energia, verificando durata della scarica, tensione complessiva, comportamento dei singoli monoblocchi e capacità effettivamente disponibile.

Cos’è un test di scarica delle batterie UPS

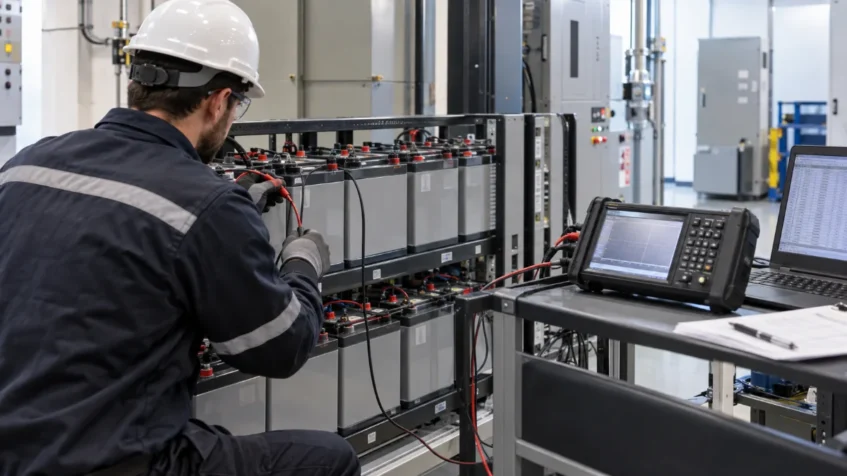

Un test di scarica consiste nel far erogare energia alle batterie in condizioni definite, misurando il comportamento del banco fino al raggiungimento dei parametri previsti dalla procedura di prova.

In termini semplici, invece di chiedersi soltanto “le batterie risultano cariche?”, il test cerca di rispondere a una domanda più importante:

“Per quanto tempo queste batterie riescono realmente a sostenere il carico previsto?”

Durante una prova possono essere rilevati, a seconda del sistema e della metodologia utilizzata:

• tensione complessiva del banco;
• tensione dei singoli monoblocchi;
• corrente di scarica;
• durata della prova;
• temperatura;
• andamento delle tensioni nel tempo;
• eventuali differenze tra batterie o stringhe.

Il risultato deve essere interpretato confrontando i dati raccolti con le caratteristiche delle batterie, il carico, la temperatura, la tensione finale prevista e le condizioni definite dal costruttore.

La procedura non consiste quindi semplicemente nel “staccare la corrente e vedere quanto dura l’UPS”. Nei sistemi professionali deve essere pianificata e controllata, soprattutto quando l’UPS protegge apparecchiature critiche.

Perché la tensione della batteria non basta

Una delle situazioni più ingannevoli è trovare batterie con una tensione apparentemente regolare e presumere che siano ancora efficienti.

La tensione fornisce un’informazione utile, ma non descrive da sola la capacità residua della batteria sotto carico.

Una batteria degradata può rimanere collegata al caricabatterie dell’UPS e raggiungere una tensione apparentemente normale. Quando però viene richiesta corrente durante un blackout, la tensione può diminuire rapidamente e l’autonomia risultare molto più breve del previsto.

È lo stesso motivo per cui un UPS può funzionare normalmente per mesi quando la rete elettrica è presente e spegnersi rapidamente alla prima interruzione.

Nel nostro approfondimento sull’autonomia UPS abbiamo visto come capacità residua, carico, temperatura e condizioni delle batterie incidano sul runtime effettivamente disponibile. Senza una verifica sotto carico, l’autonomia può rimanere in parte un dato teorico.

Test di scarica, self-test e controllo batterie non sono la stessa cosa

È importante distinguere le diverse verifiche che possono essere eseguite su un sistema UPS.

Questi strumenti non sono necessariamente alternativi. Forniscono informazioni differenti e possono essere utilizzati insieme all’interno di una corretta strategia di manutenzione.

Schneider Electric, per esempio, descrive per alcuni Smart-UPS un self-test di circa dieci secondi, durante il quale l’UPS passa temporaneamente a batteria per verificare i sottosistemi interni e lo stato della batteria. Una runtime calibration porta invece l’UPS a funzionare a batteria e a scaricarla per ricalcolare in modo più realistico l’autonomia disponibile in relazione al carico collegato.

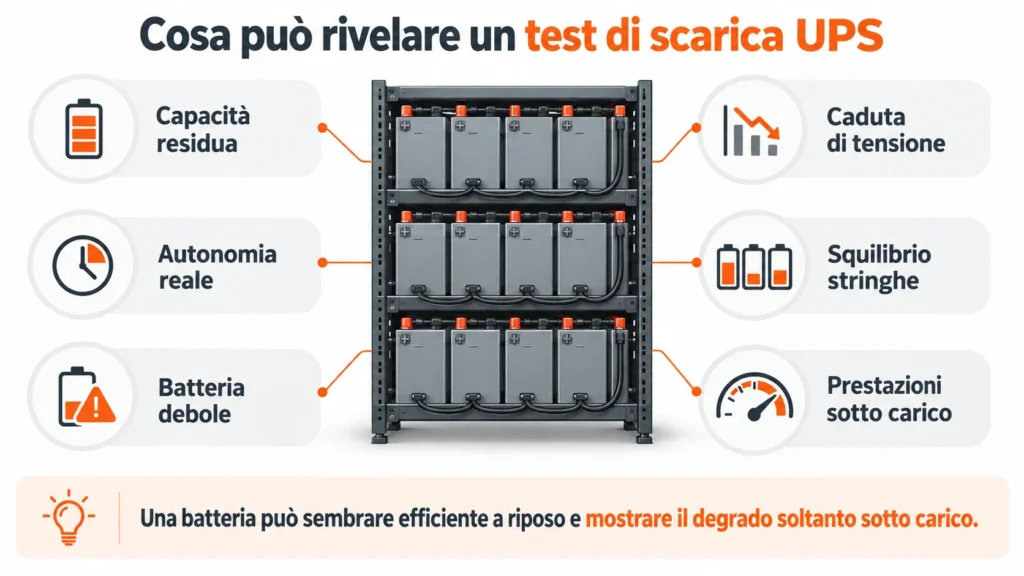

Cosa può rivelare realmente un test di scarica

Il vantaggio principale della prova è osservare le batterie mentre stanno svolgendo il compito per cui sono installate: fornire energia quando la rete non è disponibile.

Un test correttamente eseguito può mettere in evidenza diversi problemi.

Capacità inferiore alle attese

Con l’invecchiamento una batteria può continuare a caricarsi normalmente ma immagazzinare una quantità di energia progressivamente minore.

Il risultato è un’autonomia reale inferiore a quella prevista.

Il test permette di confrontare il comportamento effettivo del banco con i valori attesi per quella configurazione, tenendo conto delle condizioni della prova.

Un monoblocco più debole degli altri

Una stringa di batterie funziona come un sistema unico. Un solo elemento debole può quindi influenzare il comportamento dell’intero banco.

Durante la scarica può accadere che una batteria raggiunga molto prima delle altre una tensione critica. Il valore complessivo della stringa potrebbe inizialmente sembrare accettabile, mentre l’analisi dei singoli elementi mostra chiaramente lo squilibrio.

È uno dei motivi per cui, nei banchi composti da molte batterie, è importante non limitarsi alla sola tensione totale.

Differenze tra stringhe in parallelo

Nei sistemi con più stringhe possono verificarsi distribuzioni non uniformi della corrente. Cablaggi, connessioni, età delle batterie, temperatura e differenze di resistenza interna possono fare in modo che una stringa contribuisca più delle altre.

Abbiamo approfondito questo fenomeno nell’articolo dedicato alle batterie UPS collegate in parallelo, dove lo sbilanciamento tra rami rappresenta uno degli aspetti principali da controllare.

Autonomia insufficiente rispetto al carico reale

Non sempre il problema è esclusivamente la batteria.

Nel tempo possono essere stati aggiunti server, apparati di rete, PLC, postazioni, sistemi di sicurezza o altre utenze all’UPS. Un banco batterie ancora funzionante può quindi non garantire più il runtime richiesto dal nuovo carico.

Il test permette di valutare il sistema nelle condizioni operative effettive e può far emergere una differenza tra autonomia progettata e autonomia oggi necessaria.

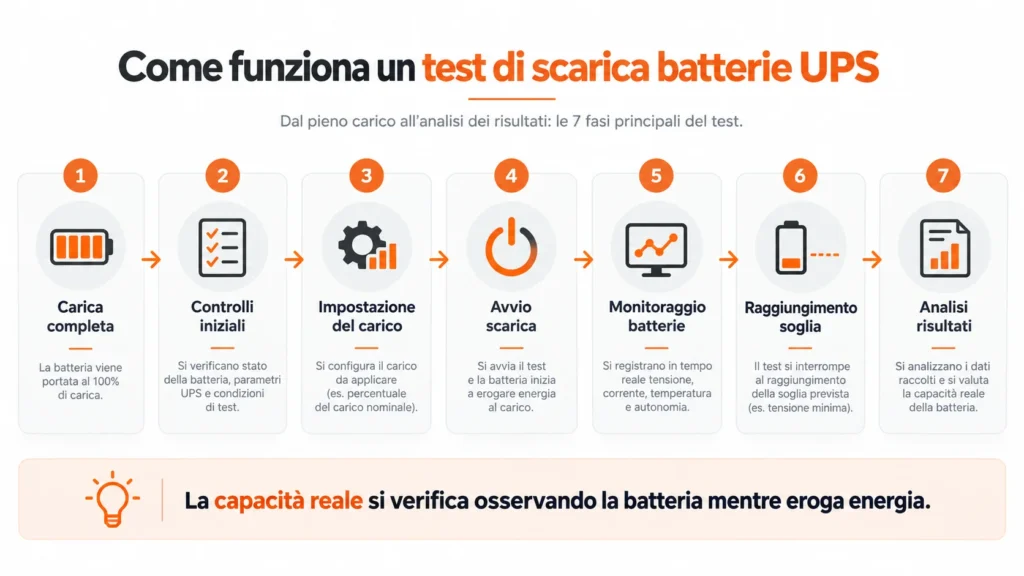

Come si svolge un test di scarica batterie UPS

La procedura precisa deve essere definita in funzione del tipo di UPS, delle batterie installate, dell’architettura dell’impianto e delle indicazioni dei costruttori.

In linea generale, un test comprende alcune fasi fondamentali.

1. Verifica preliminare del banco batterie.
   Si controllano stato delle batterie, collegamenti, eventuali anomalie visibili, tensioni e condizioni ambientali.
2. Verifica dello stato di carica.
   Il test deve partire da condizioni conosciute e coerenti con la procedura prevista.
3. Definizione del carico e dei parametri di prova.
   Devono essere stabiliti corrente o potenza di scarica, durata prevista e limiti di tensione.
4. Avvio della scarica controllata.
   Le batterie iniziano a fornire energia al carico previsto o a un carico di prova.
5. Registrazione dei parametri.
   Durante il test vengono osservati tensione, corrente, tempo ed eventualmente i valori dei singoli monoblocchi.
6. Interruzione alla soglia prevista.
   La prova non deve trasformarsi in una scarica incontrollata o eccessiva.
7. Analisi dei risultati.
   I dati vengono confrontati con le caratteristiche nominali e con lo storico disponibile.
8. Ricarica completa.
   Dopo una prova di capacità le batterie devono essere riportate correttamente allo stato di carica previsto.

Le indicazioni EnerSys relative alle batterie stazionarie descrivono una procedura di capacity test nella quale vengono registrate le tensioni durante la scarica e la capacità viene determinata confrontando il tempo di scarica effettivo con quello previsto.

Per le batterie VRLA stazionarie, un riferimento tecnico internazionale è inoltre IEEE 1188-2025, dedicato proprio a manutenzione, testing e criteri di sostituzione delle batterie VRLA per applicazioni stazionarie. Consulta IEEE 1188-2025 sul sito ufficiale IEEE Standards Association

Test con il carico reale o con un banco di carico?

Il test può essere eseguito con metodologie differenti.

In alcune configurazioni viene utilizzato il carico effettivamente protetto dall’UPS. In altre situazioni può essere utilizzato un banco di carico controllato, che permette di impostare condizioni di prova più definite.

La scelta dipende dalla struttura dell’impianto e soprattutto dalla criticità delle utenze.

Utilizzare il carico reale consente di verificare il comportamento del sistema in una situazione molto vicina al funzionamento effettivo, ma richiede particolare attenzione perché durante la prova si riduce progressivamente l’energia disponibile nelle batterie.

Un banco di carico permette invece di impostare una scarica controllata e ripetibile, ma anche in questo caso devono essere valutate configurazione, sezionamenti, continuità richiesta e modalità di collegamento.

Non esiste quindi una procedura universale valida per ogni UPS.

Il test di scarica può lasciare il carico senza protezione?

Questo è uno degli aspetti più importanti.

Durante una prova di scarica una parte dell’energia immagazzinata viene intenzionalmente utilizzata. Di conseguenza, se durante o immediatamente dopo il test si verifica un blackout, l’autonomia disponibile può essere inferiore rispetto alla condizione normale.

Schneider Electric segnala espressamente questo aspetto nelle procedure di runtime calibration: durante il test le batterie vengono portate verso un basso stato di carica e, fino alla successiva ricarica, potrebbero non essere in grado di garantire l’autonomia normalmente disponibile.

Per questo motivo un test su sistemi critici deve essere pianificato considerando:

• presenza e disponibilità della rete;
• eventuale bypass;
• ridondanza dell’impianto;
• criticità dei carichi;
• possibilità di utilizzare un carico alternativo;
• tempo necessario alla successiva ricarica.

La verifica delle batterie deve migliorare l’affidabilità del sistema, non creare un nuovo punto di rischio.

SMART Battery Test: verificare le batterie senza rinunciare alla protezione dei carichi

Nei sistemi dove la continuità è particolarmente importante, il problema non è soltanto eseguire il test, ma farlo mantenendo un adeguato livello di protezione per le utenze.

Per questo abbiamo sviluppato SMART Battery Test, una soluzione pensata per effettuare verifiche approfondite delle batterie UPS gestendo il test in sicurezza anche in presenza di carichi critici.

L’obiettivo è superare uno dei limiti delle tradizionali prove di scarica: dover scegliere tra una verifica significativa della batteria e la necessità di mantenere protette le apparecchiature durante l’intervento.

Un test sotto carico permette inoltre di integrare le informazioni ottenute da tensione, temperatura e resistenza interna con il dato più concreto: la capacità delle batterie di erogare energia quando viene realmente richiesta.

Un test di scarica rovina le batterie?

Ogni ciclo di scarica e successiva ricarica rappresenta un utilizzo della batteria. Per questo non è corretto eseguire scariche profonde inutilmente o senza una precisa motivazione diagnostica.

Anche Schneider Electric specifica che una runtime calibration provoca usura del sistema batterie e non deve essere ripetuta senza necessità.

Ciò non significa che un test correttamente pianificato sia dannoso in senso assoluto. Significa piuttosto che la prova deve avere uno scopo, condizioni definite e soglie coerenti con il sistema utilizzato.

Ripetere frequentemente scariche profonde solo per “vedere se le batterie funzionano” non è una strategia di manutenzione.

Test di scarica e resistenza interna: quale misura è più importante?

Non sono misure concorrenti.

La resistenza interna è particolarmente utile per confrontare nel tempo il comportamento dei singoli monoblocchi e individuare elementi che iniziano a discostarsi dal resto del banco.

EnerSys indica infatti che le misure ohmiche sono particolarmente utili come strumento di trend nel tempo per identificare batterie VRLA che stanno diventando deboli o problematiche.

Il test di scarica risponde però a una domanda differente: quanta capacità è effettivamente disponibile sotto carico?

In un programma di manutenzione evoluto, le informazioni possono essere integrate:

tensione + temperatura + resistenza interna + storico + comportamento sotto scarica.

Questa combinazione offre una visione molto più completa rispetto alla lettura di un singolo parametro.

Perché un UPS può superare il self-test ma avere poca autonomia

Un self-test normalmente dura un periodo relativamente breve.

Per alcuni Smart-UPS, ad esempio, Schneider Electric indica una durata di circa 10 secondi. In questo intervallo il sistema verifica la capacità di funzionare a batteria e può rilevare determinate anomalie, ma non equivale necessariamente a un test completo della capacità disponibile.

Una batteria può quindi essere ancora capace di sostenere il carico per pochi secondi, ma non garantire più i minuti di autonomia richiesti dall’impianto.

È una differenza sostanziale:

superare un self-test significa aver superato quel test; non significa automaticamente avere ancora l’autonomia originaria.

Quando è utile eseguire un test batterie UPS

Non esiste una periodicità identica per qualsiasi impianto. Frequenza e profondità delle verifiche devono dipendere da criticità, tecnologia delle batterie, indicazioni dei costruttori, condizioni ambientali e storico dell’installazione.

Il test può diventare particolarmente utile quando:

• l’autonomia è un parametro critico;
• le batterie hanno diversi anni di servizio;
• l’autonomia stimata appare incoerente;
• sono state sostituite batterie o modificate le stringhe;
• è cambiato significativamente il carico protetto;
• sono emerse differenze tra monoblocchi;
• l’impianto non affronta blackout da molto tempo;
• occorre valutare se programmare la sostituzione del banco.

La verifica deve comunque inserirsi in una più ampia attività di manutenzione delle batterie UPS, che comprende anche controlli visivi, tensioni, collegamenti, temperatura, serraggi, parametri dell’UPS e analisi dello storico.

Cosa controllare prima di effettuare una prova

Prima della scarica è importante conoscere esattamente la configurazione dell’impianto.

Il test ha valore soltanto quando le condizioni iniziali sono conosciute. Una prova eseguita senza conoscere carico, stato di carica o parametri della batteria può produrre un dato difficile da interpretare.

Test di scarica periodico o monitoraggio continuo?

Anche in questo caso le due strategie possono essere complementari.

Il test di scarica fornisce una fotografia molto significativa delle prestazioni effettive sotto carico.

Il monitoraggio continuo permette invece di seguire nel tempo parametri come tensione, temperatura e resistenza interna, individuando variazioni e anomalie senza attendere la successiva prova.

In un impianto critico, la combinazione può essere particolarmente efficace:

il monitoraggio identifica il cambiamento; il test verifica la capacità effettivamente disponibile.

Per approfondire questo approccio è possibile consultare la nostra pagina dedicata al monitoraggio delle batterie UPS, dove descriviamo il controllo continuo dei singoli monoblocchi e delle grandezze utili alla manutenzione predittiva.

Il vero obiettivo non è verificare se la batteria è “buona”

Classificare una batteria semplicemente come buona o cattiva può essere troppo riduttivo.

La domanda più utile è:

“Questo banco batterie è ancora in grado di garantire l’autonomia richiesta da questo impianto, con questo carico e nelle attuali condizioni operative?”

Una batteria può infatti essere ancora funzionante ma non più adeguata all’applicazione.

Se un’infrastruttura necessita di 20 minuti di continuità e il sistema ne garantisce realmente 7, il problema esiste anche se l’UPS non mostra ancora un allarme di batteria guasta.

Per questo il test di scarica delle batterie UPS è soprattutto uno strumento per trasformare un’autonomia presunta in un dato misurabile e utilizzabile nelle decisioni di manutenzione.

Quando valutare la sostituzione delle batterie

Il risultato di una prova non deve essere interpretato isolatamente.

Prima di decidere una sostituzione occorre valutare insieme:

• capacità misurata;
• andamento delle singole batterie;
• età del banco;
• resistenza interna;
• temperatura di esercizio;
• condizioni delle connessioni;
• autonomia richiesta;
• criticità dell’impianto.

Su una stringa composta da molti monoblocchi, la presenza di uno o più elementi deboli deve inoltre essere analizzata considerando lo stato dell’intero banco. Sostituire automaticamente una sola batteria non sempre rappresenta la soluzione corretta, soprattutto quando tutti gli elementi hanno la stessa anzianità di servizio.

Test batterie UPS e manutenzione preventiva

Il momento peggiore per scoprire che le batterie hanno perso capacità è durante un vero blackout.

Un programma di manutenzione preventiva delle batterie UPS ha proprio lo scopo di spostare questa scoperta prima dell’emergenza, quando è ancora possibile programmare verifiche, interventi o sostituzioni.

Il test di scarica non deve quindi essere visto come un controllo isolato, ma come uno degli strumenti disponibili per conoscere lo stato reale del sistema di accumulo.

Tensione, resistenza interna e allarmi raccontano una parte della storia. La prova sotto carico permette di verificare quanta energia le batterie riescono realmente a restituire quando serve.
