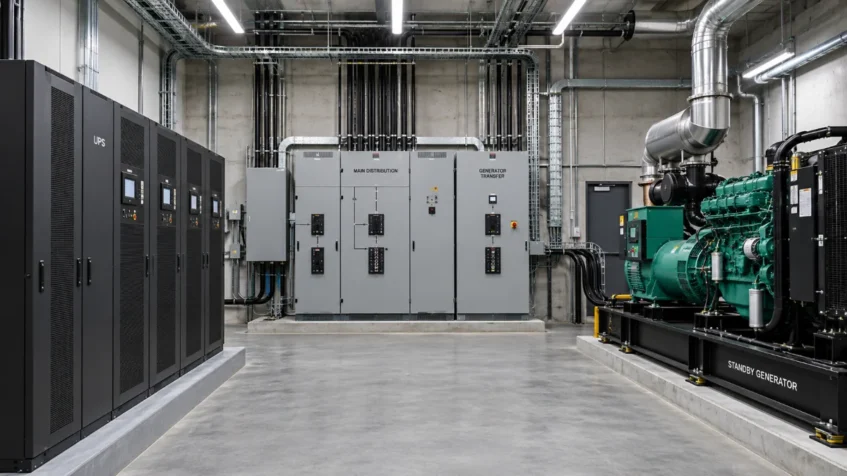

UPS e gruppo elettrogeno svolgono funzioni complementari. L’UPS interviene immediatamente quando manca la rete e mantiene alimentati i carichi durante l’avviamento del generatore. Il gruppo elettrogeno garantisce invece autonomia prolungata. Per ottenere una continuità affidabile devono essere verificati potenza, tensione, frequenza, carico, ricarica delle batterie e compatibilità tra le due apparecchiature.
UPS e gruppo elettrogeno possono funzionare insieme?
UPS e gruppo elettrogeno possono essere utilizzati insieme e, negli impianti critici, questa configurazione è spesso particolarmente efficace. Le due apparecchiature non svolgono infatti lo stesso compito: l’UPS garantisce continuità istantanea, mentre il gruppo elettrogeno permette di sostenere il carico per periodi più lunghi.
Quando manca la rete elettrica, il gruppo di continuità utilizza immediatamente le proprie batterie per evitare che server, macchinari, sistemi di controllo o altre apparecchiature sensibili si spengano. Nel frattempo il gruppo elettrogeno si avvia, raggiunge condizioni elettriche stabili e viene collegato all’impianto.

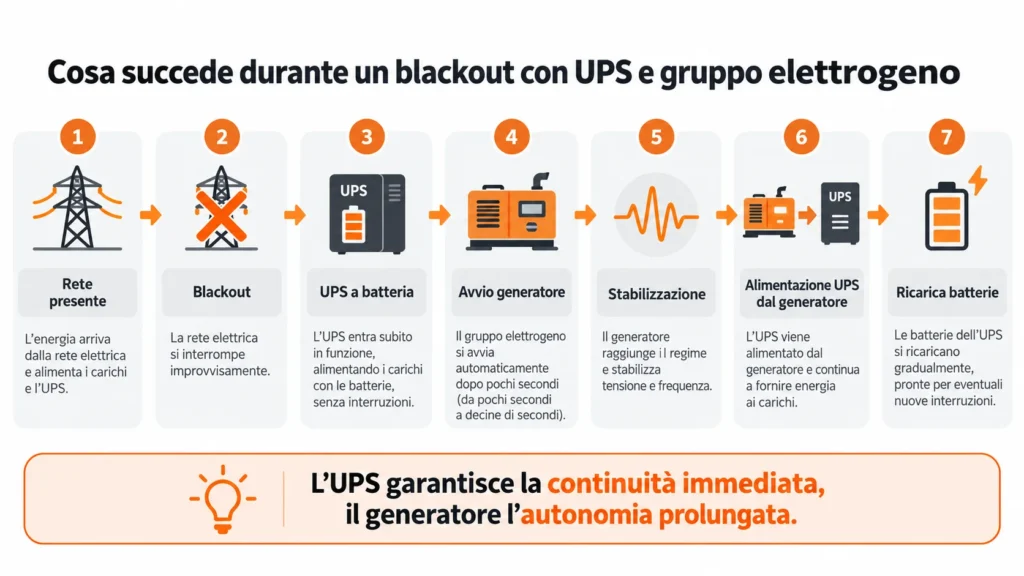

In un sistema progettato correttamente, la sequenza è quindi:
manca la rete elettrica;
l’UPS passa immediatamente alle batterie;
il gruppo elettrogeno viene avviato;
tensione e frequenza del generatore si stabilizzano;
l’impianto commuta sulla nuova sorgente;
l’UPS riconosce l’alimentazione del generatore;
il carico continua a essere alimentato senza interruzioni;
le batterie possono iniziare nuovamente la ricarica.
L’obiettivo non è quindi scegliere tra UPS e generatore, ma far lavorare correttamente insieme due sistemi con funzioni differenti.
Nel nostro approfondimento sui gruppi di continuità spieghiamo più nel dettaglio il funzionamento dell’UPS e il ruolo delle batterie nella continuità elettrica.
Qual è la differenza tra UPS e gruppo elettrogeno?
Un UPS e un gruppo elettrogeno forniscono entrambi energia in caso di mancanza della rete, ma lo fanno con modalità e tempi completamente differenti.
Caratteristica
UPS
Gruppo elettrogeno
Tempo di intervento
Immediato o nell’ordine dei millisecondi
Richiede avviamento e stabilizzazione
Fonte energetica
Batterie
Motore e alternatore
Autonomia
Generalmente limitata alla capacità del banco batterie
Può essere prolungata finché è disponibile combustibile
Funzione principale
Continuità immediata e protezione del carico
Alimentazione prolungata durante blackout
Qualità dell’alimentazione
L’UPS può filtrare e stabilizzare la tensione
Dipende dalle caratteristiche del generatore
Applicazioni tipiche
Server, data center, industria, telecomunicazioni, sistemi critici
Edifici, aziende, industria e infrastrutture
Uso combinato
Copre il tempo di avviamento del generatore
Alimenta l’UPS dopo la mancanza rete
Un generatore, quindi, non sostituisce necessariamente l’UPS. Se un processo non può tollerare nemmeno alcuni secondi di interruzione, il solo gruppo elettrogeno non è sufficiente perché ha bisogno di tempo per avviarsi.
Allo stesso modo, dimensionare un enorme banco batterie per sostenere un blackout di molte ore può non essere la soluzione più razionale quando è disponibile un gruppo elettrogeno correttamente progettato.
Come funziona il passaggio dalla rete al gruppo elettrogeno
Quando la rete elettrica viene meno, l’UPS deve mantenere il carico alimentato durante tutta la fase di transizione.
In un impianto tipico, il trasferimento avviene secondo questa sequenza:
Rete elettrica → UPS → carico
In presenza di blackout:
Batterie UPS → inverter → carico
Quando il generatore è pronto:
Gruppo elettrogeno → UPS → carico
Il passaggio sembra semplice, ma in realtà l’UPS deve verificare che la sorgente proveniente dal generatore presenti caratteristiche compatibili con i propri parametri di ingresso.
Tensione e frequenza devono rientrare nelle finestre accettate dall’apparecchiatura. Se il generatore è instabile, sottodimensionato o presenta una forma d’onda non adeguata, l’UPS può continuare a utilizzare le batterie anche se il motore del gruppo elettrogeno è già in funzione.
Schneider Electric segnala proprio che un UPS può rimanere a batteria o continuare a commutare tra rete e batteria quando il generatore è sottodimensionato o quando la forma d’onda prodotta risulta eccessivamente distorta.
A cosa serve l’UPS se è già presente un gruppo elettrogeno?
La presenza di un gruppo elettrogeno non elimina automaticamente la necessità di un UPS.
Il generatore ha infatti bisogno di un intervallo di tempo per:
rilevare la mancanza rete;
ricevere il comando di avviamento;
mettere in moto il motore;
raggiungere il regime corretto;
stabilizzare tensione e frequenza;
effettuare la commutazione sull’impianto.
Durante questo intervallo il carico resterebbe senza alimentazione se non fosse presente una sorgente immediata di continuità.
L’UPS svolge proprio questa funzione.
In applicazioni come data center, automazione industriale, telecomunicazioni, server room, apparecchiature medicali e sistemi di sicurezza, anche pochi secondi possono essere sufficienti per provocare arresti, perdita di dati o interruzioni dei processi.
Per questo UPS e generatore devono essere considerati come due livelli differenti della stessa strategia di continuità.
Quanto deve essere potente il gruppo elettrogeno rispetto all’UPS?
Non esiste un unico rapporto di dimensionamento valido per tutti gli impianti.
La potenza necessaria dipende da diversi parametri:
potenza nominale dell’UPS;
carico realmente collegato;
eventuali carichi non alimentati dall’UPS;
fattore di potenza;
corrente assorbita dal raddrizzatore;
distorsione armonica;
corrente necessaria alla ricarica delle batterie;
comportamento del generatore durante variazioni improvvise del carico.
Per alcuni sistemi Schneider Electric indica, ad esempio, un generatore dimensionato tra 1,5 e 2 volte il carico complessivo; per altre famiglie e configurazioni raccomanda margini differenti. Questo dimostra perché non sia corretto utilizzare un coefficiente universale senza conoscere le apparecchiature coinvolte.
La regola operativa più sicura è quindi questa:
il gruppo elettrogeno non deve essere dimensionato soltanto sulla potenza nominale dell’UPS, ma sull’intero comportamento elettrico del sistema durante funzionamento, ricarica e variazioni di carico.
Il dimensionamento deve inoltre considerare eventuali altri utilizzatori alimentati dallo stesso generatore, come climatizzazione, illuminazione, pompe o altri macchinari.
Perché l’UPS può non accettare l’alimentazione del generatore?
Uno dei problemi più comuni negli impianti UPS-generatore si verifica quando il gruppo elettrogeno è acceso ma l’UPS continua a funzionare a batteria.
Questo comportamento non indica necessariamente un guasto dell’UPS.
Il gruppo di continuità verifica continuamente la qualità della sorgente in ingresso. Se i parametri non rientrano nei limiti previsti, l’apparecchiatura può rifiutare l’alimentazione per proteggere il carico.
Le cause possono includere:
frequenza instabile;
tensione troppo alta o troppo bassa;
variazioni rapide della frequenza;
distorsione della forma d’onda;
generatore sottodimensionato;
variazioni improvvise dei carichi collegati;
soglie dell’UPS particolarmente restrittive.
Schneider Electric chiarisce che un UPS che non accetta l’alimentazione del generatore non deve automaticamente essere considerato difettoso: può semplicemente stare rifiutando una sorgente che non rispetta i parametri necessari per il corretto funzionamento.
Perché l’UPS passa continuamente da generatore a batteria?
Un comportamento ancora più insidioso è la commutazione ripetuta:
generatore → batteria → generatore → batteria.
Questa situazione può ridurre rapidamente l’autonomia disponibile e aumentare il numero di cicli di scarica delle batterie.
Le cause possono essere legate a oscillazioni di tensione o frequenza, forma d’onda distorta oppure variazioni improvvise del carico.
Se il generatore è vicino al proprio limite di potenza, ogni aumento dell’assorbimento può provocare una momentanea variazione dei parametri elettrici. L’UPS interpreta quindi la sorgente come non idonea e ritorna alle batterie.
La diagnosi deve tenere conto contemporaneamente di UPS, generatore e carichi. Analizzare soltanto le batterie può portare a conclusioni errate.
UPS online e gruppo elettrogeno
Negli impianti professionali vengono frequentemente utilizzati UPS online a doppia conversione, soprattutto quando il carico richiede un’elevata qualità dell’alimentazione.
In un UPS online il raddrizzatore converte la corrente alternata in continua, mentre l’inverter ricrea continuamente la tensione destinata al carico. Durante il funzionamento a batteria, l’inverter continua ad alimentare le utenze utilizzando l’energia accumulata.
Quando il generatore diventa disponibile, il raddrizzatore può tornare ad alimentare il sistema.
Questo tipo di architettura presenta diversi vantaggi negli impianti critici, ma un UPS online non è automaticamente compatibile con qualsiasi generatore.
Devono essere comunque verificati:
intervallo della tensione di ingresso;
tolleranza della frequenza;
distorsione armonica;
fattore di potenza;
caratteristiche del raddrizzatore;
potenza disponibile dal gruppo elettrogeno.
Alcuni UPS professionali dispongono inoltre di funzioni specifiche pensate per ridurre l’impatto sul generatore durante il ritorno dall’alimentazione a batteria.
Soft-start e walk-in: perché aiutano il gruppo elettrogeno
Quando l’UPS torna ad alimentarsi dal generatore, una richiesta improvvisa di corrente può mettere in difficoltà la nuova sorgente.
Per questo alcuni sistemi utilizzano funzioni di soft-start o walk-in, che permettono al raddrizzatore di aumentare progressivamente la corrente assorbita.
In pratica, invece di richiedere immediatamente tutta la potenza necessaria, l’UPS aumenta il proprio assorbimento gradualmente.
Questo comportamento può:
ridurre le variazioni improvvise sul generatore;
limitare cadute di tensione;
ridurre oscillazioni della frequenza;
favorire una transizione più stabile;
evitare che più UPS richiedano contemporaneamente la massima potenza.
La ricarica delle batterie aumenta il carico sul generatore
Quando il generatore prende il posto della rete, non deve necessariamente alimentare soltanto le apparecchiature protette.
Dopo una scarica, infatti, l’UPS può iniziare anche la ricarica del banco batterie.
Questo significa che la potenza richiesta alla sorgente può comprendere:
carico utilizzatore + perdite dell’UPS + potenza di ricarica delle batterie.
L’effetto diventa particolarmente importante quando sono presenti:
grandi banchi batterie esterni;
batterie profondamente scariche;
autonomie elevate;
più stringhe in parallelo;
caricabatterie ad alta capacità.
Per questo, quando si aumenta l’autonomia installando un banco esterno, è necessario verificare anche la capacità del sistema di ricaricarlo correttamente.
Nel nostro articolo sulle batterie UPS in parallelo approfondiamo proprio il rapporto tra capacità installata, correnti e gestione delle stringhe.
Quanto deve durare l’autonomia dell’UPS se è presente un generatore?
Se è disponibile un gruppo elettrogeno, l’autonomia dell’UPS deve essere progettata considerando il tempo necessario al generatore per diventare realmente disponibile, non soltanto il tempo nominale di avviamento.
Bisogna considerare:
rilevamento del blackout;
comando di avviamento;
avvio del motore;
raggiungimento del regime;
stabilizzazione di tensione e frequenza;
commutazione;
riconoscimento della sorgente da parte dell’UPS;
margine di sicurezza.
Se, ad esempio, il generatore si avvia rapidamente ma impiega più tempo a stabilizzarsi, l’UPS deve continuare a sostenere il carico fino a quando la sorgente non diventa accettabile.
Per questo l’autonomia non dovrebbe essere scelta utilizzando una durata standard.
Nel nostro approfondimento sull’autonomia UPS spieghiamo perché il runtime reale dipenda da carico, stato delle batterie, temperatura, rendimento e configurazione del banco.
Il generatore può essere sottodimensionato anche se i kVA sembrano sufficienti
Confrontare soltanto i kVA nominali di UPS e generatore può essere fuorviante.
Un gruppo elettrogeno apparentemente sufficiente può trovarsi in difficoltà quando deve sostenere contemporaneamente:
UPS;
ricarica batterie;
climatizzazione;
pompe;
illuminazione;
motori;
altri carichi con elevata corrente di spunto.
La criticità maggiore si verifica spesso durante le variazioni improvvise del carico.
Un generatore sottodimensionato può provocare:
cadute di tensione;
oscillazioni di frequenza;
distorsioni;
ritorno dell’UPS a batteria;
allarmi;
sovraccarichi;
mancata ricarica corretta delle batterie.
È quindi importante verificare il carico totale realmente collegato al generatore, non soltanto quello protetto dall’UPS.
UPS, generatore e bypass
Il bypass è un altro elemento fondamentale nella progettazione del sistema.
Durante il normale funzionamento di un UPS online, il carico viene alimentato attraverso l’inverter. In determinate condizioni, però, l’UPS può trasferire il carico sulla linea di bypass.
Questo può avvenire, ad esempio, durante:
sovraccarico;
manutenzione;
anomalie dell’inverter;
determinate condizioni operative.
Quando il carico è sul bypass, il comportamento dell’impianto nei confronti del generatore cambia perché le utenze possono essere esposte più direttamente alle caratteristiche della sorgente a monte.
La compatibilità tra generatore, bypass e carico deve quindi essere valutata già durante il progetto, soprattutto negli impianti industriali e nei data center.
Cosa succede negli impianti con più UPS?
La gestione diventa ancora più importante quando un solo gruppo elettrogeno alimenta più sistemi UPS.
Se tutti i raddrizzatori tornassero contemporaneamente al normale funzionamento dopo un blackout, il generatore potrebbe ricevere una richiesta di potenza molto rapida.
Per questo, negli impianti complessi, può essere utile prevedere:
riavvio sequenziale degli UPS;
ritardi differenziati;
limitazione della corrente di ricarica;
soft-start;
priorità tra i carichi;
supervisione centralizzata.
L’obiettivo è evitare che la sorgente riceva improvvisamente la somma delle richieste di tutti i sistemi.
Le batterie restano fondamentali anche con il gruppo elettrogeno
La presenza del generatore non rende secondario lo stato delle batterie.
Al contrario, sono proprio le batterie a garantire la continuità durante il momento più critico: quello compreso tra la perdita della rete e la disponibilità effettiva del gruppo elettrogeno.
Un banco deteriorato può presentare:
autonomia inferiore alle attese;
cadute rapide di tensione;
differenze tra monoblocchi;
elevata resistenza interna;
spegnimento dell’UPS prima dell’avvio del generatore.
Il sistema può quindi disporre di un generatore perfettamente funzionante ma perdere comunque il carico perché le batterie non riescono a coprire la fase di transizione.
Per questa ragione, nei sistemi UPS-generatore è importante verificare periodicamente l’autonomia reale e lo stato del banco batterie.
Il nostro servizio di monitoraggio delle batterie consente di controllare parametri come tensione, temperatura e resistenza interna dei singoli monoblocchi, individuando possibili anomalie prima che compromettano la continuità del sistema.
La batteria di avviamento del gruppo elettrogeno è altrettanto importante
Esiste inoltre una seconda batteria che spesso viene trascurata: quella utilizzata per avviare il gruppo elettrogeno.
Il generatore può essere perfettamente dimensionato e avere combustibile disponibile, ma se la batteria di avviamento non riesce ad alimentare correttamente il motorino, il sistema non entrerà in funzione durante il blackout.
Questo rende necessario controllare anche:
tensione della batteria;
capacità di avviamento;
sistema di mantenimento della carica;
morsetti e collegamenti;
temperatura;
stato di invecchiamento.
Nel nostro approfondimento sui gruppi elettrogeni analizziamo proprio il ruolo delle batterie di avviamento e della loro manutenzione.

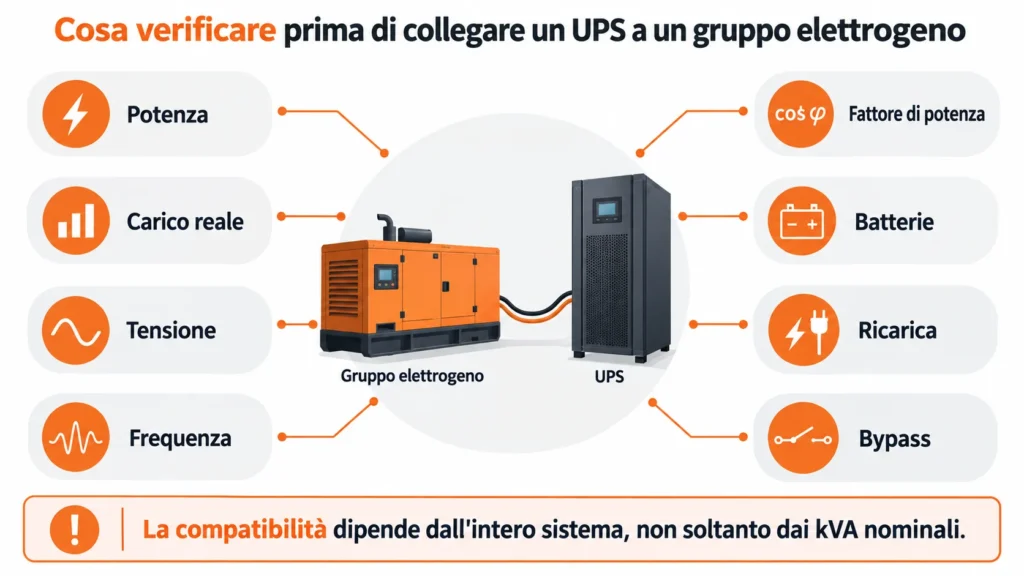

Checklist per verificare un sistema UPS + gruppo elettrogeno
Prima di considerare affidabile l’integrazione tra UPS e generatore è opportuno verificare almeno questi elementi:
Potenza dell’UPS: deve essere coerente con il carico realmente protetto.
Potenza del generatore: deve considerare l’intero impianto alimentato.
Tensione: deve restare nella finestra accettata dall’UPS.
Frequenza: deve essere sufficientemente stabile.
Qualità della forma d’onda: distorsioni elevate possono provocare commutazioni.
Ricarica batterie: deve essere inclusa nel bilancio energetico.
Autonomia reale: deve coprire avvio e stabilizzazione del generatore.
Bypass: deve essere verificato anche nelle condizioni di emergenza.
Batteria di avviamento: deve essere efficiente e correttamente mantenuta.
Prova reale: il comportamento dell’impianto deve essere verificato simulando, quando previsto e in condizioni controllate, la perdita della rete.
Una verifica completa deve quindi considerare il sistema nel suo insieme. UPS, batterie, generatore, commutazione e carichi devono essere analizzati come parti della stessa catena di continuità.
Quando conviene verificare la compatibilità tra UPS e generatore?
La verifica è particolarmente importante quando:
viene installato un nuovo UPS;
viene sostituito il gruppo elettrogeno;
aumenta il carico aziendale;
vengono aggiunti nuovi banchi batterie;
l’UPS continua a passare a batteria con generatore acceso;
si verificano allarmi durante i blackout;
viene ampliato un data center o un impianto industriale;
cambiano le modalità di ricarica delle batterie.
La compatibilità non dovrebbe essere verificata soltanto dopo un problema.
Negli impianti critici è preferibile controllare preventivamente il comportamento del sistema e ripetere le verifiche dopo modifiche significative.
UPS e gruppo elettrogeno: il sistema deve essere progettato nel suo insieme
Un UPS e un gruppo elettrogeno correttamente integrati permettono di combinare continuità immediata e autonomia prolungata. L’UPS protegge il carico nei primi istanti del blackout, mentre il generatore sostiene l’impianto quando l’interruzione si prolunga.
La presenza di entrambe le apparecchiature, però, non garantisce automaticamente la continuità.
Per ottenere un sistema affidabile devono essere coerenti:
potenza del generatore, caratteristiche dell’UPS, stabilità della sorgente, carico reale, autonomia delle batterie, corrente di ricarica e modalità di commutazione.
Le batterie restano un elemento centrale perché devono sostenere il carico fino a quando il generatore non è realmente disponibile. Un controllo periodico del banco e della batteria di avviamento del gruppo elettrogeno consente quindi di ridurre il rischio che il sistema di emergenza fallisca proprio quando deve intervenire.
FAQ su UPS e gruppo elettrogeno
UPS e gruppo elettrogeno possono essere utilizzati insieme?
Sì. L’UPS garantisce continuità immediata attraverso le batterie, mentre il gruppo elettrogeno viene utilizzato per sostenere il carico durante blackout più lunghi. Per funzionare correttamente insieme devono però essere compatibili per potenza, tensione, frequenza e comportamento dinamico.
A cosa serve l’UPS se ho già un gruppo elettrogeno?
Il gruppo elettrogeno necessita di alcuni secondi per avviarsi e stabilizzarsi. L’UPS mantiene alimentati i carichi durante questo intervallo ed evita interruzioni a server, macchinari, reti e sistemi critici.
Quanto deve essere potente il generatore rispetto all’UPS?
Non esiste un rapporto valido per ogni impianto. Il dimensionamento dipende dalla potenza dell’UPS, dal carico totale collegato al generatore, dal fattore di potenza, dalla ricarica delle batterie e dalle caratteristiche delle apparecchiature. I valori devono essere verificati sulle indicazioni dei costruttori e sul progetto reale.
Perché l’UPS resta a batteria quando il generatore è acceso?
Può accadere quando tensione o frequenza del generatore non rientrano nei limiti accettati dall’UPS oppure quando la forma d’onda è instabile o distorta. Anche un generatore sottodimensionato può provocare questo comportamento.
Perché l’UPS passa continuamente dal generatore alla batteria?
Le commutazioni possono dipendere da oscillazioni della tensione, frequenza instabile, variazioni improvvise del carico o potenza insufficiente del generatore. È necessario analizzare contemporaneamente generatore, UPS e carichi.
Quanto deve durare la batteria dell’UPS se è presente un generatore?
L’autonomia deve coprire almeno il tempo necessario per rilevare il blackout, avviare il generatore, stabilizzarlo e completare la commutazione, aggiungendo un adeguato margine di sicurezza. Il valore corretto dipende quindi dall’impianto.
Il gruppo elettrogeno ricarica anche le batterie dell’UPS?
Quando l’UPS torna a ricevere una sorgente idonea, il caricabatterie può iniziare a ripristinare l’energia utilizzata durante il blackout. Questa potenza aggiuntiva deve essere considerata nel dimensionamento complessivo del generatore.
Qualsiasi UPS può funzionare con qualsiasi gruppo elettrogeno?
No. Devono essere verificate potenza, tensione, frequenza, forma d’onda, fattore di potenza, caratteristiche del raddrizzatore e modalità di ricarica. La presenza di un UPS online può facilitare alcune applicazioni, ma non rende automaticamente compatibili tutte le configurazioni.
